Beispiel-Konfiguration für die MALDI-TOF-MS-Probenvorbereitung

Standard-MALDI-Probenvorbereitung

Kapazität

  • 1x MALDI-Platte
  • 1-4x Probenplatten

Durchsatz

  • < 10 Minuten zur Vorbereitung einer Probenplatte

Ausgangssituation

  • 1x Matrix-reservoir
  • 1x Tip Wash Station mit Reinigungs-Puffer
  • 1x MALDI-Platte
  • 1-4x Quell-Platten

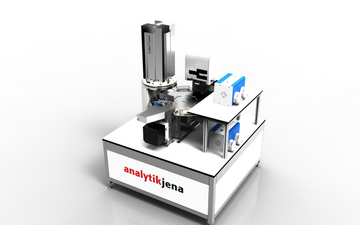

Erweiterte Standard-MALDI-Probenvorbereitung

Inklusive Plattenlager

Kapazität

  • CyBio QuadStack M: 90 MALDI-Platten oder 30 Quell-Platten (1536) and 30 MALDI-Platten or 40 Quell-Platten (384) und 10 MALDI-Platten

Durchsatz

  • < 10 Minuten Vorbereitung einer MALDI-Target-Platte

Ausgangssituation

  • 1x Matrix-Reservoir
  • 1x TWS Reinigungs-Puffer
  • 1-30x MALDI-Platten
  • 1-40x Quell-Platten

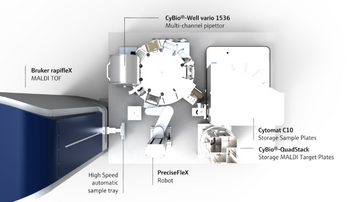

Vollautomatisierte MALDI-TOF-Probenvorbereitung

Inklusive Lager für Quell-und MALDI-Platten

Kapazität

  • Plattenlager-Hotel: 10x21=210 Probenplatten
  • CyBio QuadStack M: 90 MALDI-Platten

Durchsatz

  • < 10 Minuten Vorbereitung einer MALDI-Platte

Ausgangssituation

  • 1x Matrix-Reservoir
  • 1x TWS Reinigungs-Puffer
  • 1-90x MALDI-Platten
  • 1-210x Quell-Platten

    CB-Vario Deck-Layout

    1. MALDI-Platte
    2. Quell-Platte
    3. Matrix-Reservoir
    4. De-Ionisierung
    5. Tip Touch Station
    6. Spitzenreinigung

    Erweiterte vollautomatisierte MALDI-TOF-MS-Probenvorbereitung

    Inklusive Plattenlager, Sealer, Peeler, Zentrifuge

    Kapazität pro Batch

    • 90x MALDI-Target-Platten (CyBio QuadStack M, 3 Racks) und 180 (CyBio QuadStack L, 3 Racks) Quell-Platten

    Durchsatz

    • < 10 Minuten Vorbereitung einer MALDI-Platte

    Ausgangssituation

    • 1x Matrix-Reservoir
    • 1x TWS Reinigungs-Puffer
    • 1-90x MALDI-Platten
    • 1-180x Quell-Platten

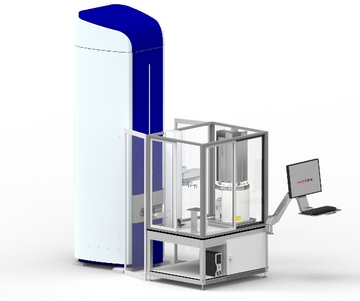

    Transfer MALDI-TOF-MS-Leseplatten

    Inklusive CyBio QuadStack M

    Kapazität

    • 1-90 Platten

    Durchsatz

    • 10 Sekunden für das Platten-Handling

    Ausgangssituation

    • MALDI-Platten sortiert im CyBio QuadStack M



    Inklusive Plattenkarusell

    Kapazität

    • 1-110 Platten

    Durchsatz

    • 10 Sekunden für Platten-Handling

    Ausgangssituation

    MALDI-Platten sortiert im Regal

    Analytik Jena-Lösungen

    Komponenten

    Beschreibung

    CyBio® Well vario Pipettierer

    Grundgerät ohne Pipettierkopf; mit Pipettierkopf und zirkulärem Transportsystem zu vollfunktionalem System kombinierbar

    10 Positionen zirkuläres Transportsystem

    Zirkuläres Transportsystem mit Grundrahmen und Rotationstisch mit 10 Positionen

    CyBio® Well vario Pipettierkopf mit 1536/8 μl oder 384/25 μl Spitzenmagazin

    CyBio® Well vario Pipettierkopf für 384- oder 1536-well Simultan-Liquid-Handling und festem Spitzenmagazin 1536/1 µl oder 384/25 µl; Keramik mit individuell austauschbaren, wiederverwendbaren Keramikspitzen

    CyBio® Well vario Barcode Reader NLV 3101

    Für das Lesen von Barcodes an der kurzen Seite einer Mikroplatte auf einem linearen Transportsystem

    Pumpenmodul

    Pumpenmodul mit 2 Pumpen und Stromversorgung

    Tip wash station 1536

    Komplettes Waschstationsset für die Reinigung von 1536 Pipettenspitzen

    MALDI-Probenadapter 1536

    Für den optimalen Trockentransfer von Kleinstvolumina – optimiert für Bruker MALDI-Probenplatten/MALDI-Mikroplatten mit 127,7 mm x 85,4 mm Grundfläche im SBS Format.

    Mikroplattenadapter 1536

    Für den Gebrauch von 1536-well Mikroplatten mit dem CyBio® Well vario

    Reservoir 1536

    Optimiert für Applikationen mit dem CyBio® Well vario Pipettierkopf

    1536; Option zur automatischen Wiederbefüllung auf Anfrage

    Active dryer

    Parkdeck und Vakuum-Kammer zur Verringerung der Trocknungszeiten von MALDI-Probenplatten

    CyBio® QuadStack M

    Stacker mit Kapazität für 30 SW-Platten (Flachboden) pro Stack, Lager für MALDI-Probenplatten





    Beispielgeräte von Drittherstellern

    MS reader

    Massenspektrometer

    Roboterarm

    4-Axen Scara-Roboterarm mit 750 mm Vertikalhub und Servo-Gripper

    Inkubator

    Lager für Assay-Platten (optional mit Deckel) mit einer Kapazität von 210 SW-Platten (Flachboden)

    Peeler

    Für das vollautomatisierte Entfernen von Siegelfolien, geeignet für verschiedene Automationsumgebungen

    Sealer

    Thermo Mikroplatten-Sealer für Mikroplatten bis 63,5 mm Höhe, Sealing-Temperaturen von 30 bis 200°C und Sealing-Zeiten von ~ 8 Sekunden pro Platte

    Zentrifuge

    Mikroplatten-Zentrifuge für bis zu 5000 x g, mit Toleranz für Ungleichgewichte von bis zu 100 g Gewichtsunterschied zwischen den Mikroplattenaufnahmen,350 g, max. Plattenhöhe 61 mm

     Hotel

    Karussell-Plattenhotel; 10 Racks mit 22 Plätzen, Kapazität 220 SW Platten
